    产 品 详 细
 首页>>公司产品 >> 产品详细

16点开关量输入,10点继电器输出,4路高速输出,带模拟量

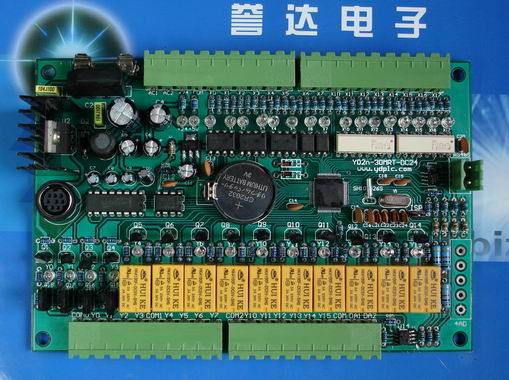

产品名称:16点开关量输入,10点继电器输出,4路高速输出,带模拟量

产品编号:113934-679
产品型号:YD2n-30MRT-4AD-2DA
市场价格:0元/台 批发价格:0元/台
更新时间:2010.09.14
出品单位:泉州市伟达自动化设备有限公司
浏览次数:
   产品详细介绍

内部元件

PLC类型

输入电源

DC24直流24V

程序步数

8000步;2个通信口:1个RS232,1个RS485

输入点X元件

X0-X17,DC24输入,低电平有效。其中X0-5为高速计数输入口。

输出点Y元件

Y0-Y15,Y0-3为晶体管输出,DC24电流0.5A。Y4-15为继电器输出,触点电流最大3A。

模拟量输入

4路模拟量输入,12位精度,输入电压:0-5V、0-10V、0-20MA;读模拟量用RD3A指令

模拟量输出

2路模拟量输出,12位精度,输出电压:0-5V。输出模拟量电压用WR3A指令

中间继电器M

M0-M511掉电保存M256-511

步进点S

S0-255

100Ms定时器

T0-T199,累积型掉电保存T184-T199

10Ms定时器

T200-T255,累积型掉电保存T246-T255

1Ms定时器

T250-T255

16位计数器

C0-C199,掉电保存C100-199

32位计数器

C200-C219,掉电保存C220-C234

32位高速计数器

C235-255;C235-240为单相计数器,不倍频;C241-240为单相计数器,2倍频;C247-249为双相计数器,不倍频;C250-252为双相计数器,2倍频;C253-255为双相计数器,4倍频;

寄存器D

D0-D4095,掉电保存D128-1127

间接寻址指针V,Z

V0-7,Z0-7

特殊M元件

M8000运行时常闭,M8002上电脉冲,M8011为10Ms脉冲,M8012为100Ms脉冲

 接线图:
