P-AC-220压力比例阀放大板器(交流AC220V供电)

产品名称：P-AC-220压力比例阀放大板器(交流AC220V供电) 产品编号：9554-375 产品型号：P-AC-220 市场价格：0元/台 批发价格：0元/台 更新时间：2010.10.28 出品单位：泉州市伟达自动化设备有限公司 浏览次数：

产品详细介绍

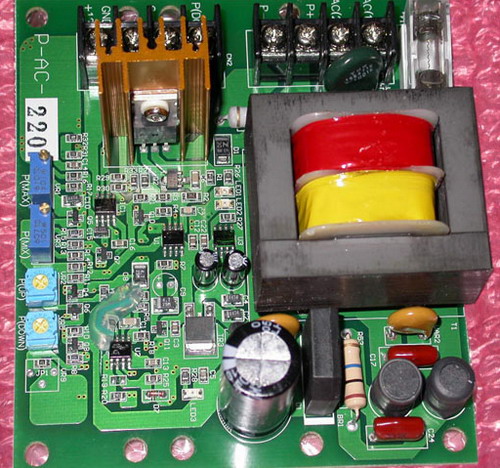

压力比例放大板                 压力比例阀放大板（交流AC220V供电） 产品型号：P-AC-220                    供电电源：AC（交流）220V 输出最大功率：24W                     负载阻抗：10欧          最大输出电流：1A                      响应速度：0.1-5s 控制信号输入：0~10VDC                 FUSE：2.0A/250V 环境温度：0~65℃                      温度漂移（最大）：0.3mA/C 型号说明:   P=压力      AC=交流     220=220V    适用于控制所有元电位置反馈的直动式和先导式,溢流式比例压力阀,(EDG-01/EBG-**)完全代替日本油研(AME-D-10-200-20)放大器,根据目前样本只驱动一个电磁铁,具有斜坡发生器,分别可进行上升和下降时间单独调节.也可对电流上限/下限设定.全采用SMD贴片工艺制做,体积小抗干扰性强. 常规配套电液比例阀       先导式溢流阀:EDG-01*-*-P*T*-51，EDG-01*-*-P*T*-50；       电液比例溢流阀:EBG-**-*-*-51       电液比例溢流减压阀:ERBG-**-*-51      10Ω系列电液比例调速阀: EFG-03-**-51，EFG-06-250-51；      10Ω系列电液比例单向调速阀: EFCG-03-**-51，EFCG-06-250-51； 端子功能:                        可调电位器功能: ACL  ─输入电源AC220V                1.P(MAX) ─最大值调整 ACN  ─输入电源AC0V                  2.P(MIN) ─最小值调整 P+   ─电磁铁线圈1                   3.P(UP)  ─斜坡上升时间 P-   ─电磁铁线圈2                   4.P(DOWN)─斜坡下降时间 +12V ─可变电阻用辅助电源 GND  ─公共点 P(vin)─信号输入点
