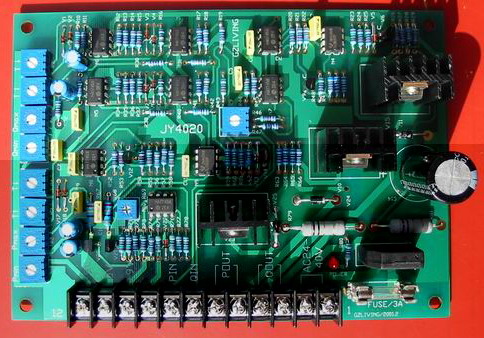

JY-4020双路高精度比例阀放大器板
产品名称:JY-4020双路高精度比例阀放大器板

产品编号:125322-147
产品型号:JY-4020/YD-4020
市场价格:0元/台 批发价格:0元/台
更新时间:2010.09.14
出品单位:泉州市伟达自动化设备有限公司
浏览次数:
   产品详细介绍

特点

采用脉宽调制型电路,发热小,功 耗低;
主要元器件采用进口器件,使用寿命长,可靠性高;
● 采用独立电源供电,抗干扰性好。
用途
YD系列放大板的用途是向各类液压比例阀提供所需要的直流电流,比例阀品牌如:力士乐、威
克斯、油研、台湾东锋和机立等厂家的各类电液比例阀进行压力或流量的控制,其性能稳定、可靠性高。
比例放大板能按输入电压的大小成比例地控制输出电流,以达到改变液压系统的压力。它广泛应用于轻工机械,塑料注塑机,橡胶硫化机,压铸机,冶金机械
等液压系统中。

二、        外型尺寸
外型 尺 寸 :160×110×50(mm)
三、         主要功能:

输 出 电 流
 0 - 1.5A(或0-3A可选)
工 作 电 压
放大板输入电压: 24VAC-40VAC
线 性 误 差
 2%
输入控制电压
 0 - 5V、0-10V、4-20ma
功     耗  小于 1W
工 作 环 境  温度:-20℃ ~ +70℃,湿度:85%以下,无腐蚀性气体
振     动  10 ~55Hz, 1.5mm
冲     击  150m/s2

接线端子及元件布置
接线说明
AC24-40V  24-40V交流输入端子;接到变压器AC24V输出端;
   QOUT  放大板流量电流输出端子,接流量比例电磁铁;
  POUT  放大板压力电流输出端子,接压力比例电磁铁;
  QIN  流量控制信号的输入端子;
   PIN  压力控制信号的输入端子;
  +9V  直流+9V输出端子,可作控制信号电源使用;
    0V  接模拟量模块负极或接地端;
  -9V  直流-9V输出端子,可作控制信号电源使用;
调整方法
PMIN 压力输出电流初值调节;
PMAX 压力增益调整;
T-UP 压力输出电流上升斜率调节;
T-DOWN 压力输出电流下降斜率调节;
QMIN 流量输出电流初值调节;
QMAX 流量增益调整;
Q-UP 流量输出电流上升斜率调节;
Q-DOWN 流量输出电流下降斜率调节;
